Pneumatische Hub- Dreh- Einlegegeräte

Die hohe Geschwindigkeit in Verbindung mit der grossen Genauigkeit der Bewegungen ermöglichen diesen Transportarmen eine Vielfalt von Einsatzmöglichkeiten in den Bereichen Transport und Montage von Bauteilen: Elektronik, Mikromechanik, Mechanik, Uhrmacherei, Brillenherstellung, Spielzeugfabrikation, Optik, Apparatebau sowie in den Sektoren Konditionierung und Positionierung.

Die Positionen Greifen und Ablegen sowie die Bewegungs- geschwindigkeiten können unabhängig voneinander gesteuert werden. Diese drehbaren Manipulatoren sind mit hydraulischen Stossdämpfern am Ende der Drehbewegung ausgerüstet. Sie sind auch mit Hartmetall-Anschlägen am Ende der Drehbewegung ausgestattet.

Zwei Dimensionen sind verfügbar : BP66 / BP663 und BP100 / BP103

Hub-Dreh-Einlegegeräte BP66

  • BP66 : 2 Positionen, Greifen und Ablegen
  • BP663 : 3 Positionen, Greifen und Ablegen mit Zwischenhalt

Hub-Dreh-Einlegegeräte BP100
  • BP 100 : 2 Positionen, Greifen und Ablegen
  • BP103 : 3Positionen, Greifen und Ablegen mit Zwischenhalt



Technische Daten





BP66 und BP663

BP100 und BP103
Winkelgenauigkeit 15" 15"
Winkelgenauigkeit Zwischenstop 5' 5'
Last-Trägheitsmoment 0,008 kg.m2 0,08 kg.m2
Drehmoment 0,6 und 1,2 N.m 2 und 4 N.m
Vertikal-Kraft 150 N 400 N
Betriebsdruck 3 - 6 bar 3 - 6 bar
Arbeitskadenz von 20 bis 50 Zyklen/Min von 20 bis 50 Zyklen/Min
Netto Gewicht von 1,6 bis 2,6 kg von 5,3 bis 6,6 kg

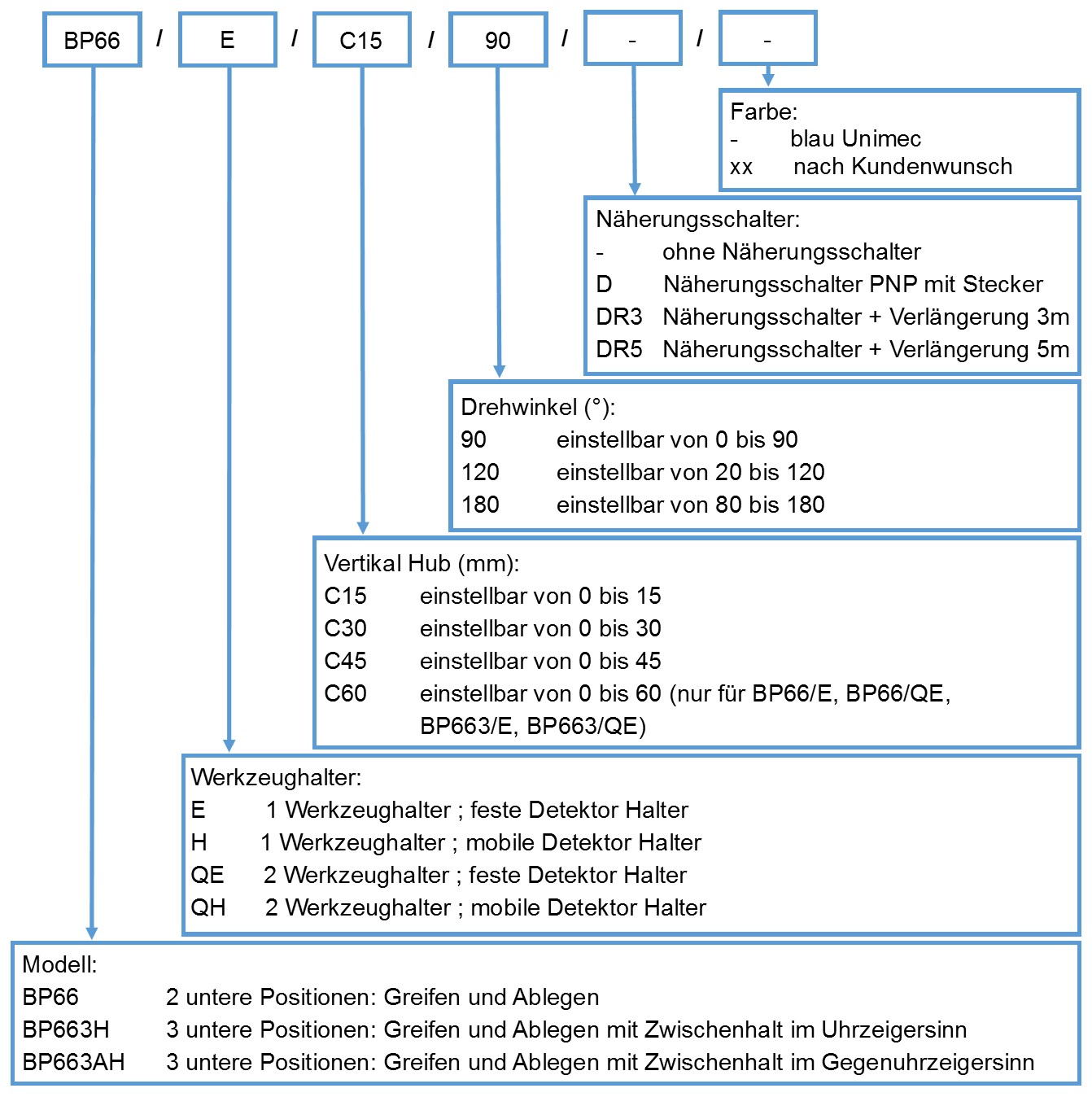

Bestellschlüssel BP66 / BP663



Bestellschlüssel BP100 / BP103



BP100
