AML68

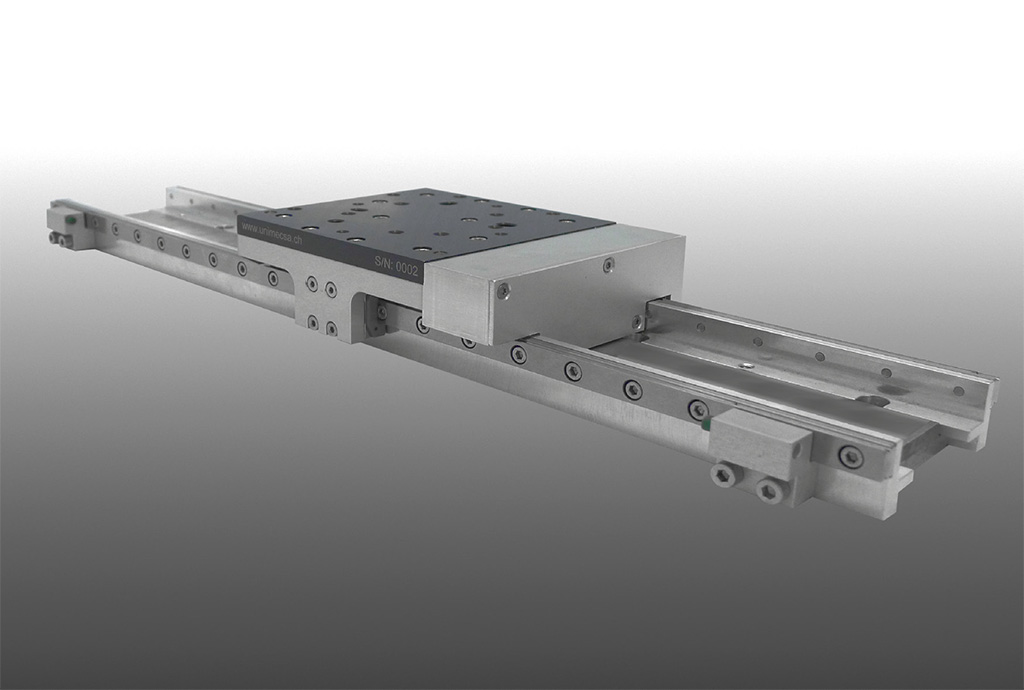

Linearachse mit Linearmotor - AML68



Die AML68 wurde speziell für anspruchsvolle Anwendungen entwickelt und gewährleistet Dynamik, Genauigkeit, Leistung, Steifigkeit und lange Lebensdauer.

Ihr kompaktes Design ermöglicht den Einsatz an schwierigen Stellen. Mit einem Hub von 60 mm bis 1200 mm bietet sie einen zusätzlichen Vorteil.

In Kombination mit unserem Uni-Drive 4805-010 ist das System schnell und einfach zu integrieren.

Präzision, Wiederholgenauigkeit und Positionsstabilität werden durch einen absoluten Encoder und ein optisches Lineal der neuesten Generation gewährleistet.

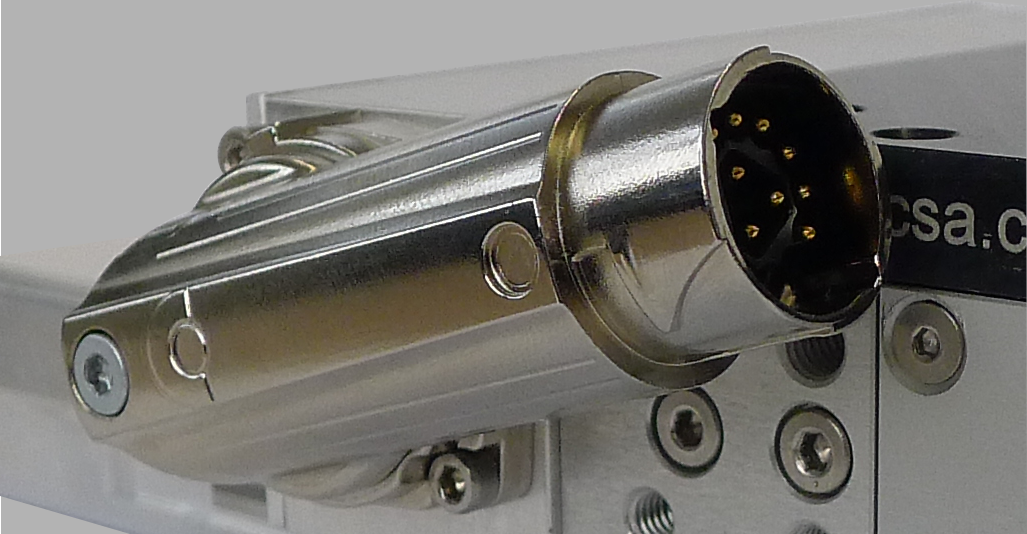

2 Anschlussmöglichkeiten

  • Die Anschlüsse sind auf dem Modul angespritzt und benötigen minimalen Platzbedarf.
  • Die Konnektivität wird durch ein einziges Kabel mit einem einstellbaren Stecker gewährleistet.

Optionen


  • Endanschläge werden entweder auf dem Modul integriert oder von der Kundenanwendung entfernt.

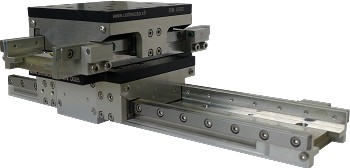

  • Die Querachsmontage erfolgt ohne Adapterplatte.
  • Die Achslänge wird gemäß den kundenspezifischen Anforderungen bis zu 1200 mm festgelegt.

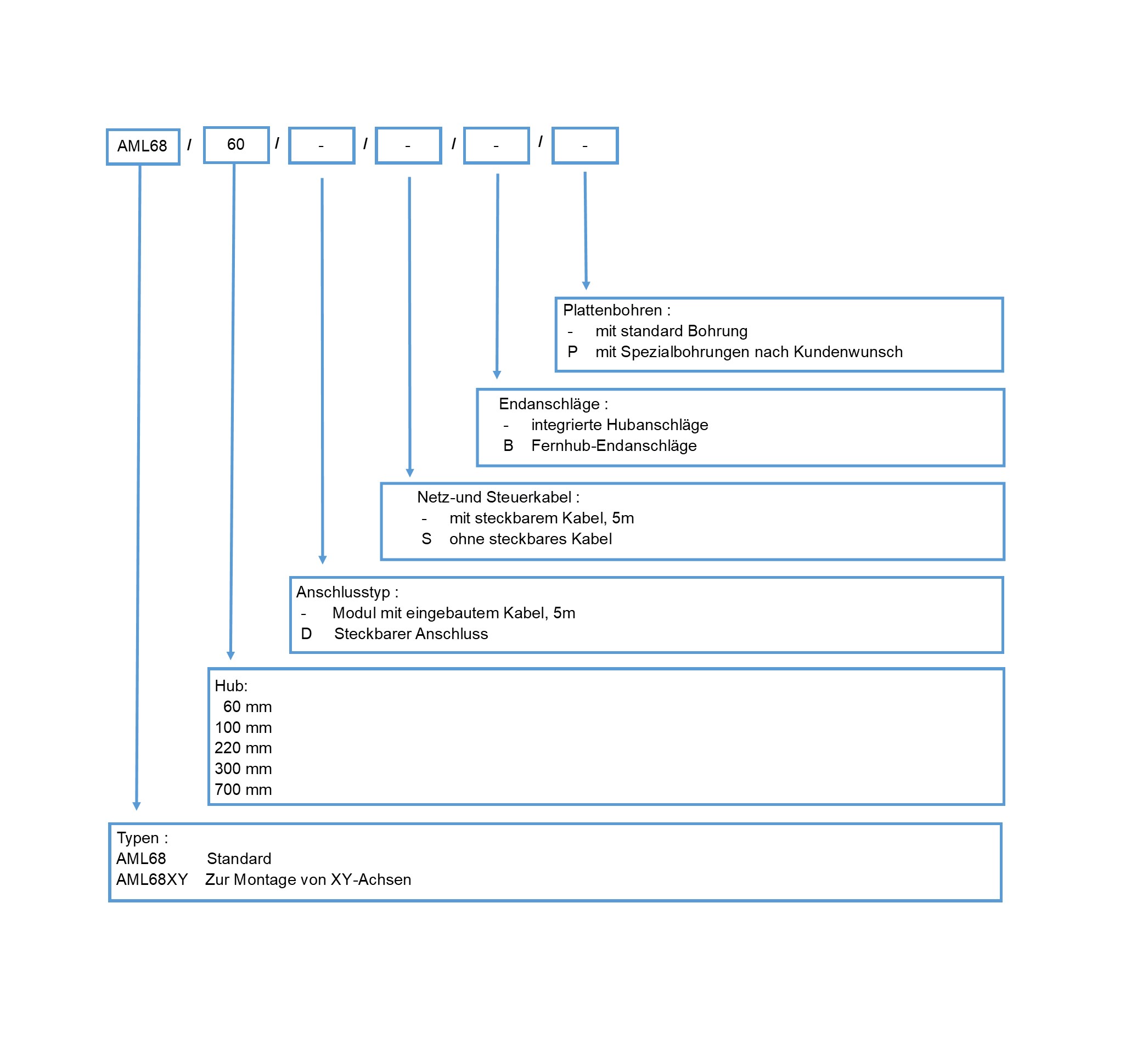

Bestellschlüssel


AML68_Bestellschlussel



Technische Daten






AML68/60

AML68/100

AML68/220

AML68/300

AML68/700

Hub (Standard)

60 mm

100 mm

220 mm

300 mm

700 mm

Gesamtlänge

175 mm

215 mm

335 mm

415 mm

815 mm

Breite / Höhe

94/44 mm

Nennkraft

68 N

Spitzenkraft

204 N

 Gewicht

1.04 Kg

Auflösung der Position

1/-50 nm
