Bras de transport rotatifs pneumatiques - V2

La vitesse élevée, la haute précision et la répétabilité des mouvements donnent aux manipulateurs rotatifs Unimec des possibilités multiples d'application dans le transport et l'assemblage de pièces dans divers domaines : électronique, micro-mécanique, mécanique, horlogerie, lunetterie, jouets, optique, appareillage, conditionnement et positionnement.

Les positions de prise et de dépose, ainsi que les vitesses de déplacement sont réglables de manière indépendante. Ces manipulateurs rotatifs sont équipés d’amortisseurs hydrauliques de fin de course de rotation. Ils sont également dotés de butées de fin de course en métal dur.


Deux dimensions sont disponibles : BP66 et BP100

Bras de transport rotatifs BP66

  • BP66 : 2 positions, prise et dépose
  • BP663 : 3 positions, prise et dépose avec arrêt intermédiaire



Bras de transport rotatifs BP100

  • BP100 : 2 positions, prise et dépose
  • BP103 : 3 positions, prise et dépose avec arrêt intermédiaire



Service après-vente

Nos éléments sont garantis 12 mois, et nous proposons un service après-vente incluant notamment la révision ou la maintenance préventive des équipements dans nos locaux.



Données techniques




BP66 et BP663

BP100 et BP103
Précision angulaire 15'' 15''
Précision angulaire de l'arrêt intermédiaire 5' 5'
Moment d'inertie de charge 0,008 kg.m2 0,08 kg.m2
Couple de rotation 0,6 et 1,2 Nm 2 et 4 Nm
Force verticale 150 N 400 N
Pression d’utilisation 3 - 6 bars 3 - 6 bars
Cadence de travail de 20 à 50 cycles/min de 20 à 50 cycles/min
Poids net de 1,6 à 2,6 kg de 5,3 à 6,6 kg

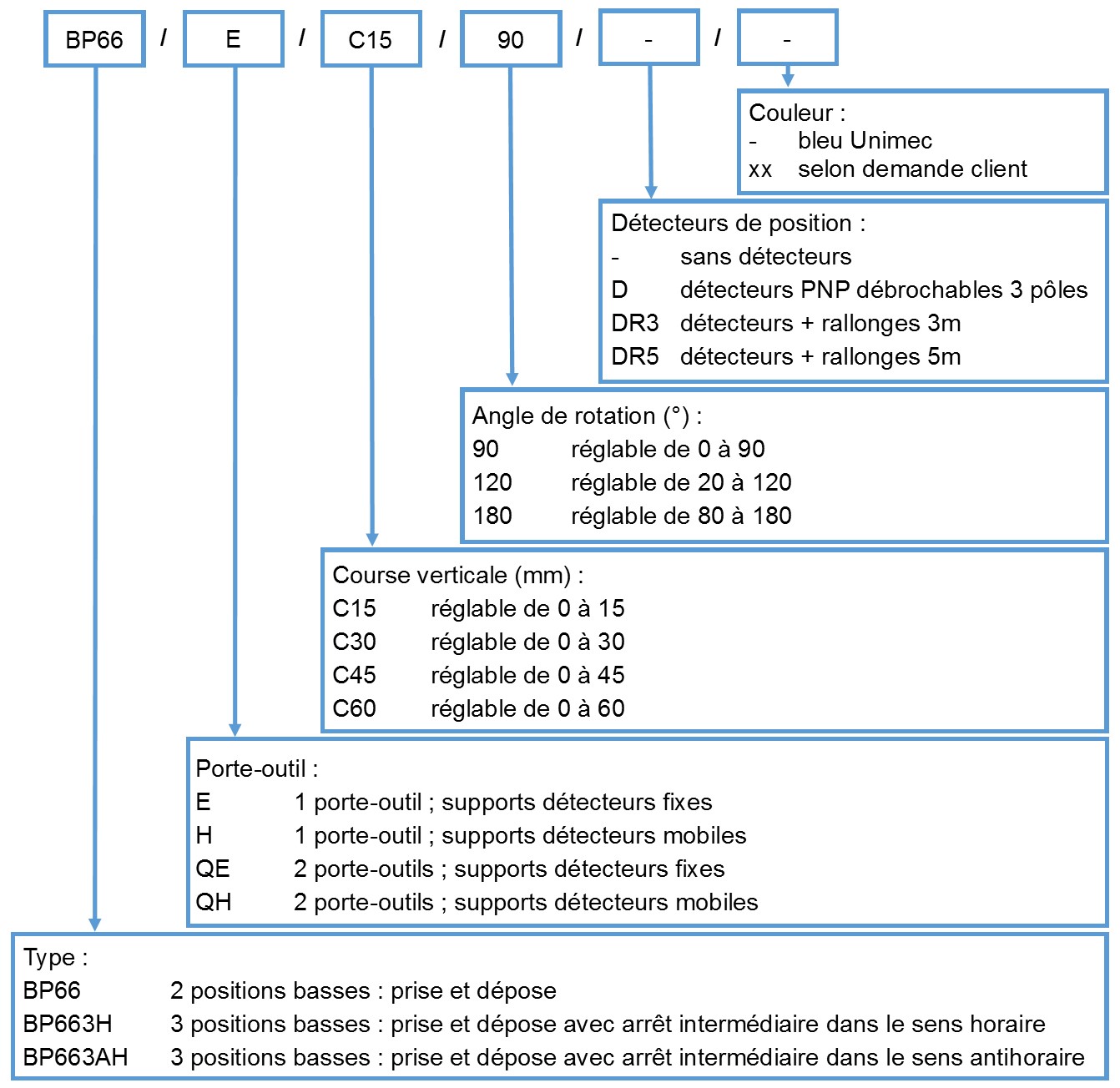

Clé de commande - BP66 / BP663

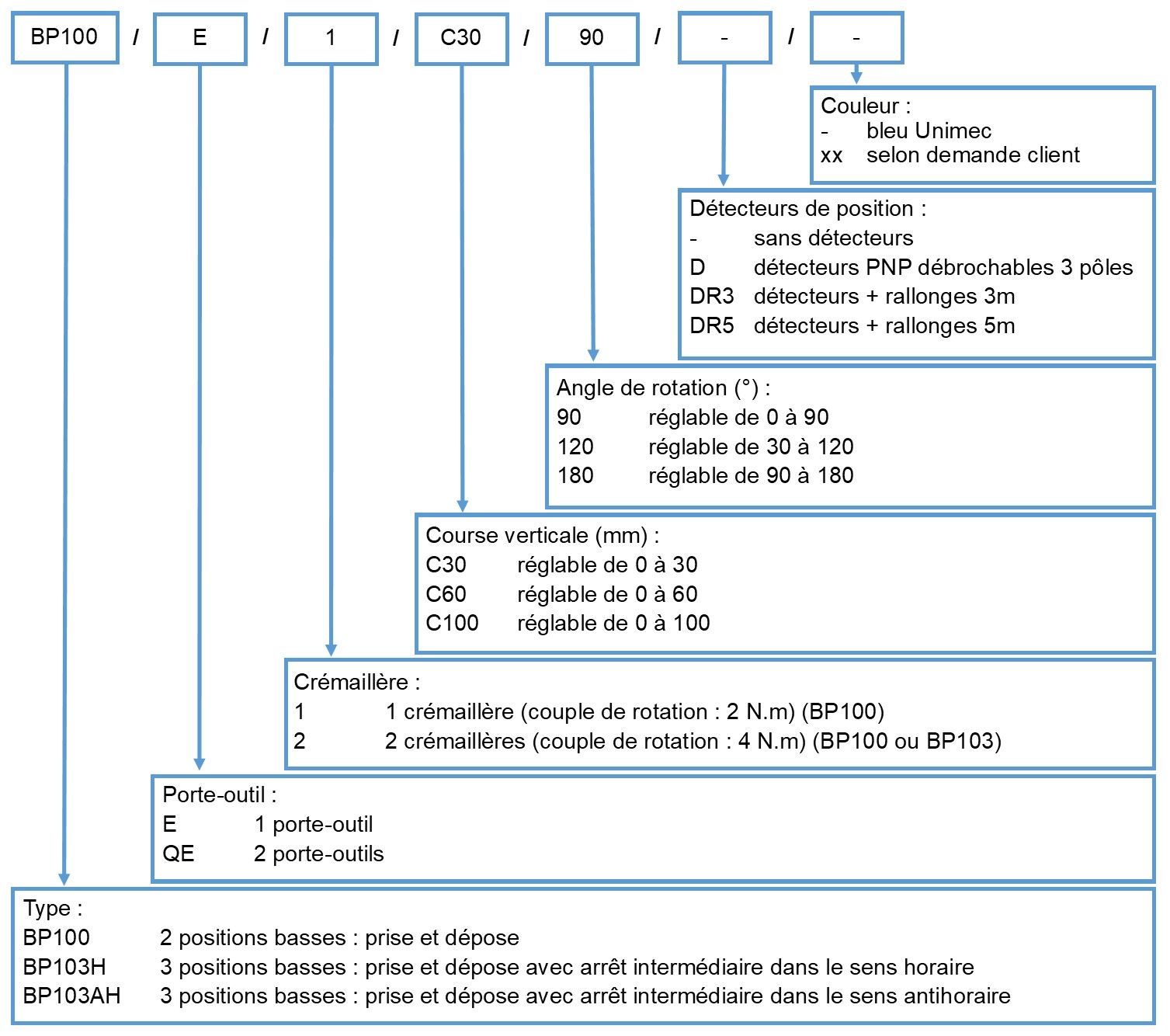

Clé de commande - BP100 / BP103
