AML68

Axe linéaire avec moteur linéaire - AML68



Spécialement développé pour des applications exigeantes, L'AML68 assure dynamique, précision, puissance, rigidité et durée de vie.

Son design compact permet de l'intégrer facilement dans des emplacements de faible encombrement. De plus, sa course de 60mm à 1200mm lui confère un atout supplémentaire.

Associé à notre UNI-DRIVE 4805-010, l'ensemble est simple et rapide à intégrer.

La précision, la répétabilité et la stabilité de positionnement sont garanties par un codeur absolu et une règle optique dernière génération.



2 possibilités de connectique :

  • La connectique est surmoulée au module, l'encombrement est minimum.
  • La connectique est assurée par un seul câble avec un connecteur orientable.



Options :

  • Butées de fin de course intégrées sur le module ou déportées sur l'application client.
  • Montage en axes croisés sans plaque d'adaptation.
  • Longueur d'axe selon demande spécifique client jusqu'à 1200mm.

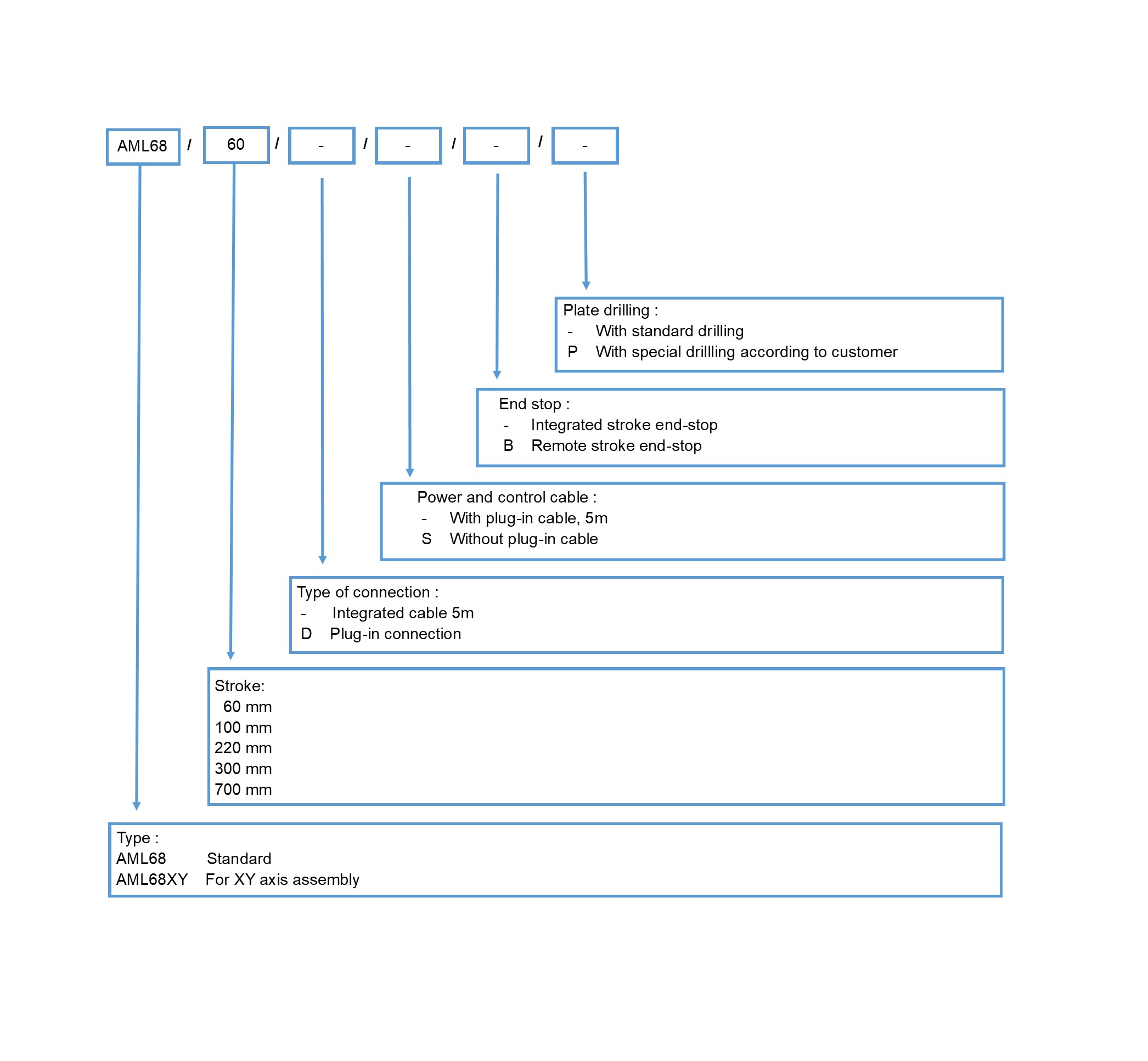

Clé de commande


AML68_cle_commande



Données techniques


  AML68/60 AML68/100 AML68/220 AML68/300 AML68/700
Course 60 mm 100 mm 220 mm 300 mm 700 mm
Longueur totale 175 mm 215 mm 335 mm 415 mm 815 mm
Largeur / hauteur 93/44 mm
Force continue 68 N
Force peak 204 N
Poids slider 1.04 Kg
Résolution de positionnement +/-50 nm
