Assemblage microtechnique

L'équipement

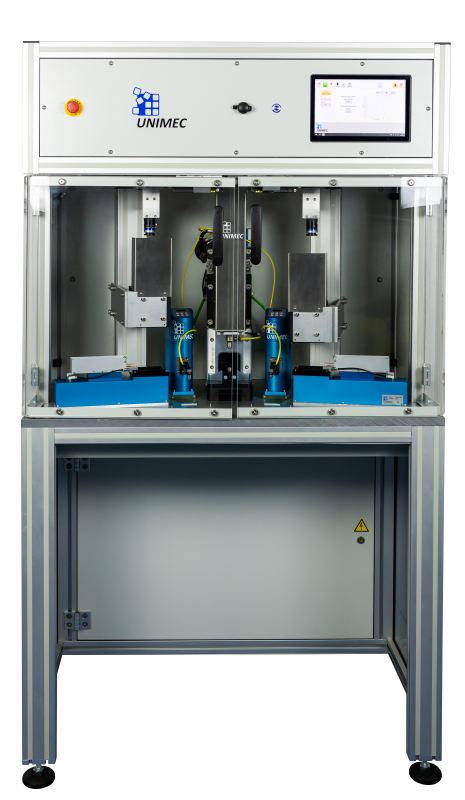

Entièrement automatique pour l’assemblage de deux composants, il intègre parfaitement les solutions éprouvées de la gamme UNIMEC : robot, systèmes d’alimentation (feeder), moteurs linéaires, servo-presse, technologie du vide/soufflage et vision industrielle.

Il permet l'assemblage des composants horlogers tels que :

  • Pignons, roues, pierres, goupilles, pieds de vis, etc.
  • Granissage de ponts
  • Sertissage
  • Assemblage de mobiles horlogers
  • Assemblage divers

Idéal pour l’assemblage de petites, moyennes et grandes séries.

Caractéristiques


Automatisation de qualité et processus répétitifs sous contrôle :

  • Chargement en vrac des composants
  • Localisation, orientation et triage des composants par vision
  • Transfert des composants via des robots 4 axes (BE66)
  • Assemblage par servo-presse (contrôlé en force et position) ou presse pneumatique
  • Conditionnement des assemblages en vrac ou pièce à pièce
  • Interface homme-machine user-friendly
  • Exportation du suivi de production via le réseau informatique

Données techniques


Temps de cycle min. 3 secondes
Plage de force 0 - 5000 N
Répétabilité de positionnement < 0,01 mm
Précision de mesure < 1%
Course de la broche 80 mm
Energie 230V / 5 bars
Dimensions (l x p x h) 1'100 x 800 x 1'800 mm
